■ピックアンドプレース ユニット
|
ピックアンドプレースは「P & P」とか「PPU」とか言われ、下図のような動きをします。
基本動作は次のような流れになります。
1）A地点で下降します。
2）Aで部品を取り出します。（ピック）
2）上昇します。
3）B地点に移動します。
4）下降します。
5）Bに部品を置きます。（プレイス）
|
■仕様
|
移動と上下のどちらにもエアーシリンダを使用します。
カムを使ったP&Pもあります。 |

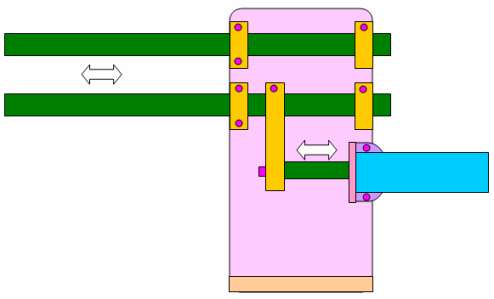

■組み立てＳｔｅｐ1
|
スライドシャフトをエアーシリンダで動作させるようにします。 |
|
正面図 |
|
 |

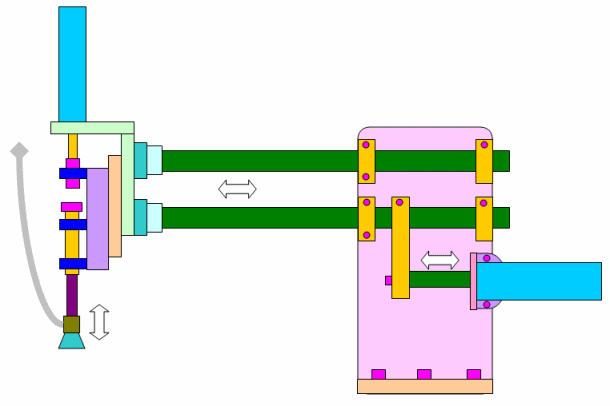

■組み立てＳｔｅｐ2
|
上下動作はスライドガイドとエアーシリンダで動作させるようにしました。
部品は吸着で行うようにします。
部品に衝撃を与えたくないのでスプリングを内蔵させています。
部品がうまくピックアップできたか、うまくリセットできたかは、真空スイッチか外付けの光電センサで行います。 |
|
正面図 |
|
 |
|
|
|
［部品の有無検査］
| 反射型フォトセンサで有無検査 |
|

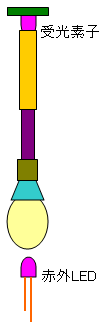

部品が小さくて外付けセンサでうまくいかない場合
シャフト内を「受光素子（ピンホト、フォト・トランジスタ）」と
「赤外LED」で検査します。 |
|
 |
|
|
|
■電源・空圧
■総部品代（メカ系のみ）
|
部品名 |
|
個数 |
|
単価 |
|
金額 |
|
備考 |
|
|
|
■購入部品 |
|
|
|
|
|
|
|
|
|
左右移動用シリンダ |
|
1 |
|
4,000 |
|
4,000 |
|
|
|
シリンダ用取付金具 |
|
1 |
|
1,600 |
|
1,600 |
|
|
|
上下移動用シリンダ |
|
1 |
|
2,700 |
|
2,700 |
|
|
|
リニアシャフト |
|
2 |
|
920 |
|
1,840 |
|
片側めねじタイプ |
|
フランジ付きリニアブッシュ |
|
4 |
|
2,500 |
|
10,000 |
|
|
|
セットカラー |
|
2 |
|
650 |
|
1,300 |
|
スリットタイプ |
|
スライドテーブル |
|
1 |
|
23,500 |
|
23,500 |
|
ストローク30mm |
|
シャフトホルダ |
|
2 |
|
1,800 |
|
3,600 |
|
|
|
ミニチュアボールガイド |
|
1 |
|
4,100 |
|
4,100 |
|
|
|
圧縮ばね |
|
1 |
|
85 |
|
85 |
|
|
|
ミニチュア管継手 |
|
1 |
|
110 |
|
110 |
|
|
|
吸着パット |
|
1 |
|
250 |
|
250 |
|
|
|
イケール |
|
1 |
|
8,600 |
|
8,600 |
|
|
|
ウレタンワッシャ |
|
1 |
|
100 |
|
100 |
|
|
|
|
|
|
|
小計 |
|
61,785 |
|
|
|
|
|
■加工部品 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
小計 |
|
|
|
|
|
|
|
|
|
|
|
合計 |
|
|
円 |
|
|
|
