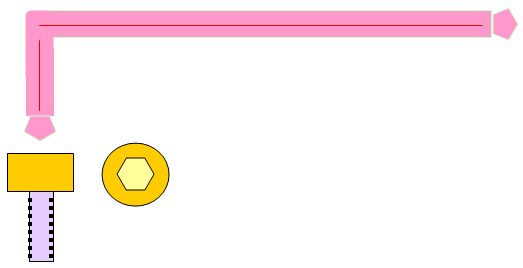

六角穴付ボルトとは頭部に六角形の穴があります。
六角穴付ボルト（六角ボルト、キャップボルト）とは
締め付け、緩めるには六角棒スパナ（六角棒レンチ、六角レンチ、ヘキサゴンレンチ）を使用します。
接触面積が大きく、対応したボルトとレンチしか使用できないので滑る(なめる)ことが少なく、
プラスやマイナスドライバーより狭い場所でも便利です。
又、通常のレンチ、めがねレンチ、モンキーレンチなどと違いレンチを回転させるスペースがない場所
で使用できます。
種類は、緩み止め付タイプ・六角穴付皿ボルト・低頭六角穴付ボルト・極低頭六角穴付ボルト・
スクリュープラグなどがあります。
|
 |
| 設計で必要な寸法 |
 |
|
M2 |
M3 |
M4 |
M5 |
M6 |
| dk |
3.8 |
5.5 |
7 |
8.5 |
10 |
| k |
2 |
3 |
4 |
5 |
6 |
| Min |
5 |
5 |
5 |
5 |
6 |
| Max |
15 |
65 |
75 |
140 |
150 |
|
M8 |
M10 |
M12 |
M14 |
| dk |
13 |
16 |
18 |
21 |
| k |
8 |
10 |
12 |
14 |
| Min |
8 |
10 |
15 |
20 |
| Max |
200 |
210 |
290 |
300 |
|
M14 |
M16 |
M18 |
M20 |
| dk |
21 |
24 |
27 |
30 |
| k |
14 |
16 |
18 |
20 |
| Min |
20 |
20 |
30 |
40 |
| Max |
300 |
320 |
200 |
250 |
|
M22 |
M24 |
M27 |
M30 |
| dk |
33 |
36 |
40 |
45 |
| k |
22 |
24 |
27 |
30 |
| Min |
50 |
40 |
50 |
50 |
| Max |
300 |
300 |
300 |
300 |
※.低頭な六角穴付ボルトもあります。
※. LのMinとMaxは一般的に販売されているサイズです。
|
|
