押しボタンスイッチの電気記号

Word(ワード)のシェイプで作成した押しボタンスイッチの電気記号です。

押しボタンスイッチとは、ボタンを押すと、電気接点がオン又はオフとなるスイッチで、押している間だけオンになるモーメンタリスイッチと、押すたびにオンとオフが反転するオルタネートスイッチがあります。

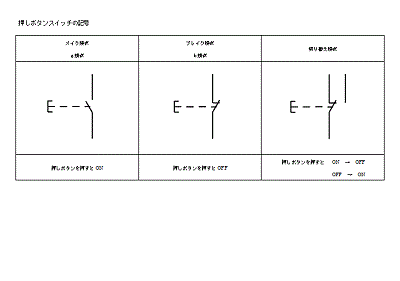

押しボタンスイッチの記号 メイク接点 ａ接点　ブレイク接点 ｂ接点　切り替え接点 押しボタンを押すとON　押しボタンを押すとOFF　押しボタンを押すと　ON　→　OFF OFF　→　ON

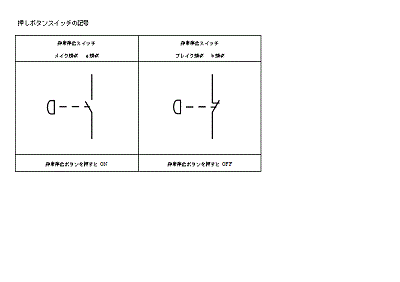

押しボタンスイッチの記号 非常停止スイッチ メイク接点　ａ接点　非常停止スイッチ ブレイク接点　ｂ接点 非常停止ボタンを押すとON　非常停止ボタンを押すとOFF
