シリンダを使ったホッパー |
||
| メカトロ実例集へ |
||
シリンダでホッパーを傾けワークを落とす実例です。 |
||

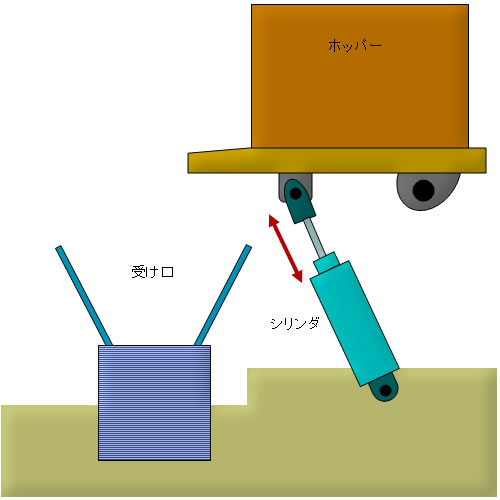

シリンダにより、ホッパーが傾き受け口にワークが入ります。 傾きの角度はシリンダのストロークで決まります。 ■使用例  ■構成 ・ホッパーは右下の部分が、回転できるよう固定されています。 ・シリンダは後部が、回転できるよう固定されています。 ・シリンダは伸びた状態でホッパーは水平に保持されています。 シリンダが縮むとホッパーが傾きワークが落ちることになります。 ■費用例 ストローク75mm シリンダ ： 7,500円 ナックルジョイント ： 600円 ナックルジョイント ： 1200円 ×2 ＝ 2,400円 ホッパー ： 4,5000円 受け口 ： 12,000円 合計： 67,500円 |
||
