シリンダを使った位置決め装置 |
||
メカトロ実例集へ |
||
シリンダを使いワークを位置決めする実例です。 |
||

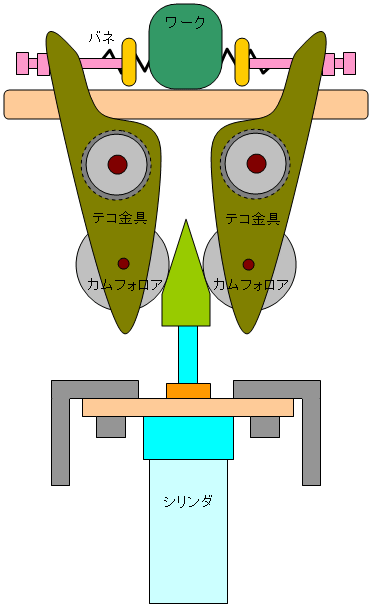

シリンダにより、先端に取り付けた「くさび」が上下します。 「くさび」に接するカムフォロアが押され、テコ金具が開閉します。 テコ金具が開いた状態でワークをセットし、シリンダを下降させると左右均等にワークが押され位置決めします。 ■使用例 ■構成 ・シリンダは固定され、先端にくさびが取り付けられています。 ・テコ金具は、ベアリングで固定され回転します。 ・テコ金具の下には、カムフォロアが取り付けられ、上にはバネにより閉じる力が働くようになっています。 ・ワーク押さえの出る長さを調整することで、位置を調整します。 ・ワーク押さえを圧縮スプリングで出入り可能にすることで、ワークへの圧力を軽減できます。 ■費用例 ストローク30mm シリンダ : 2,600円 シリンダ取り付け板 : 2,300円 くさび : 1,600円 引っ張りバネ : 400円 ベアリング : 300円×2 = 600円 テコ金具 : 6,500円 ×2 = 13,000円 カムフォロア : 1,800円 ×2 = 3,600円 合計: 24,100円 |
||
