シリンダが伸びると下降し、縮むと上昇する反転装置の実例です

シリンダを使い上下の動きが反転する機構を作成します。
上下反転とは、シリンダが伸びると下降し、縮むと上昇する仕組みです。

■使用例

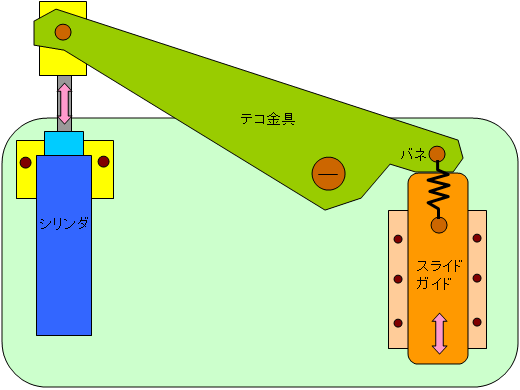

シリンダ上下反転機構図

■構成

・ベース板に、シリンダとスライドガイドが取り付けられています。

・シリンダとスライドガイドはテコ金具で連結されています。

・スライドガイドとテコ金具はバネで接続されていて、テコ金具が上に上がるとバネで上昇します。

・シリンダが伸縮すると、テコ金具の支点によりテコ金具が上下します。
　上下ストロークはシリンダストローク・支点位置・テコ金具サイズで設計します。

■費用例

ストローク30mm シリンダ　：　2,600円
L型シリンダ取り付け板 ：　3,300円
シリンダ先端板 ：　3,500円
引っ張りバネ ：　200円
ベアリング ：　300円
ベアリング用軸 ：　350円
スライドテーブル（ストローク50mm） ：　31,000円
ベース板 ：　4,000円
テコ金具 ：　5,500円

合計： 50,750円
