エアシリンダで叩く |
||
| メカトロ実例集へ |
||
エアシリンダでケースを叩き、振動を加える実例です。 |
||

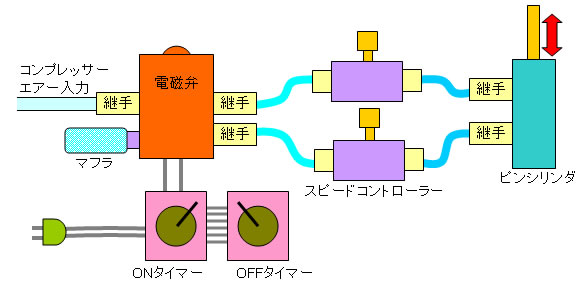

部品のプラケース等の流れがスムーズに行かない場合、叩き、振動を加えたい場合があります。 叩く動作をさせるには、ストロークの短いピンシリンダを、短い間隔でON／OFFさせます。 そうすれば「パン・パン・パン」と叩く感じになります。 出し入れの間隔は、ONタイマーとOFFタイマーで設定します。 叩く強さは、スピードコントローラー（スピコン）で行います。  ■接続順 1）電磁弁のIN、OUTにエア配管の継ぎ手を接続します。 2）IN側にコンプレッサーのエアーを入力します。 水やゴミ等が出る可能性があるので、ドレンやエアーフィルターで清浄化してください。 3）排気ポートに消音の為、マフラを取り付けます。 4）OUT側２箇所にスピードコントローラーのIN側を接続します。 5）スピードコントローラーのOUT側をピンシリンダに接続します。 6）電磁弁・タイマー・電源を配線します。 6）タイマーで間隔を設定し、スピコンで強さを設定します。 これで叩く動作が完成です。 ■費用例 電磁弁 ： 6,500円 ワンタッチ継ぎ手 ： 270円 × 4個 ＝ 1,080円 エアーホース（20ｍ） ： 1,600円 スピードコントローラー ： 950円 × 2個 ＝ 1,900円 ピンシリンダ ： 2,500円 タイマー ： 4,000円 × 2個 ＝ 8,000円 マフラ ： 400円 合計： 21,980円 |
||
