レバー型手動バルブでON／OFFする、簡単なエアーブローです。

光電センサをスイッチ代わりに使うと、非接触でエアーブローさせることができます。
例えば、ベルトコンベア上で流れてくる製品があれば、センサで感知させ自動的にブローできます。
エアーの開閉は電磁弁で行います。

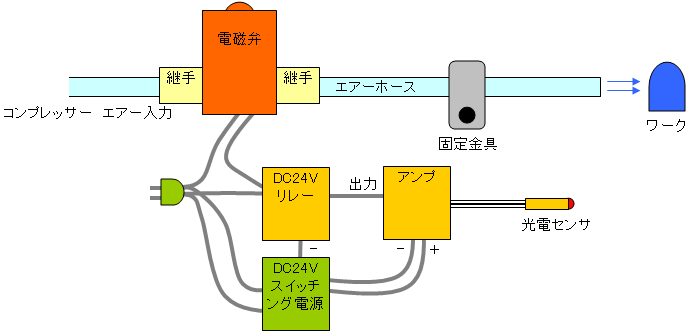

センサーを使ったエアーブロー回路図

■接続順

1）電磁弁のIN、OUTにエア配管の継ぎ手を接続します。

2）IN側にコンプレッサーのエアーを入力します。
水やゴミ等が出る可能性があるので、ドレンやエアーフィルターで清浄化してください。

3）OUT側にエアーホースを接続し、固定金具等で固定します。
インシュロック等で縛ってもOKかと思います。

4）電磁弁・DC24Vリレー・DC24Vスイッチング電源・光電センサ用アンプを接続します。

5）光電センサ用アンプに光電センサを取り付けます。

6）光電センサを取り付け、対象物にあて感度調整を行います。
これで光電センサがONになるとエアーブローができます。

■費用例

電磁弁　：　3,500円
ワンタッチ継ぎ手　：　270円 × 2個 ＝ 540円
エアーホース（20ｍ）　：　1,600円
スイッチング電源　：　4,000円
光電センサ・アンプ　：　18,000円
リレー　：　900円

合計： 28,540円
