フットスイッチでON／OFFする、エアーブローの実例です。

机に座わり作業する場合などは、フットスイッチでON／OFFできれば便利です。
フットスイッチの替わりにマイクロスイッチやリミットスイッチを使えば、装置につけ自動化することもできます。
エアーの開閉は電磁弁で行います。
電磁弁とは、ソレノイドとも呼ばれ、電気で弁を開閉することができる電気駆動弁です。

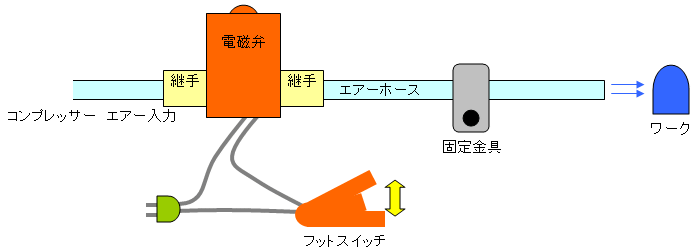

電磁弁を利用したエアーブロー配線図

■接続順

1）電磁弁のIN、OUTにエア配管の継ぎ手を接続します。

2）IN側にコンプレッサーのエアーを入力します。
水やゴミ等が出る可能性があるので、ドレンやエアーフィルターで清浄化してください。

3）OUT側にエアーホースを接続し、固定金具等で固定します。
インシュロック等で縛ってもOKかと思います。

4）電磁弁とフットスイッチを配線し、電源に接続します。

5）これでフットスイッチをONすることでエアーが出ます。

■費用例

電磁弁　：　3,500円
フットスイッチ　：　3,000円
ワンタッチ継ぎ手　：　270円 × 2個 ＝ 540円
エアーホース（20ｍ）　：　1,600円

合計： 8,640円
